Sistema de sedimentación

Luego el agua Floculada se une en el canal de entrada de los sedimentadores los cuales están conformados por 3 módulos, estos floculadores de flujo horizontal fueron modificados a sedimentadores de alta taza mediante la colocación de un sistema de paneles hexagonales inclinados aproximadamente a 60º, Se construyó actualmente un módulo nuevo de alta taza con placas inclinadas a 60°, diseñado por la consultoría “EVALUACIÓN Y REDISEÑO DEL SISTEMA DE TRATAMIENTO DEL ACUEDUCTO URBANO dividiéndose así el caudal captando por cada uno a un cuarto del caudal de entrada.

Principalmente en tiempo de avenidas producto de las crecientes de la fuente de abastecimiento en épocas de invierno, debe mejorándose la remoción del floc, ya

que la mayoría del floc producido en las etapas anteriores no es decantado vertiéndose este en las canaletas de salida de estos sedimentadores llegando a los filtros rápidos taponándolos en poco tiempo. (Información suministrada por los administradores de la planta de tratamiento).

Para mejorar las condiciones del agua sedimentada debe mejorarse el sistema de entrada de los tres módulos iníciales de paneles colocándose a cada uno dos canaletas de entrada trapezoidales, (Ver planos de diseño) para distribuir correctamente el caudal a lo largo y ancho de los sistemas de paneles, mejorándose así la remoción del floc, esta actividad fue recomendada por la consultoría “EVALUACIÓN Y REDISEÑO DEL SISTEMA DE TRATAMIENTO DEL ACUEDUCTO URBANO” sin embargo aún no se ha realizado.

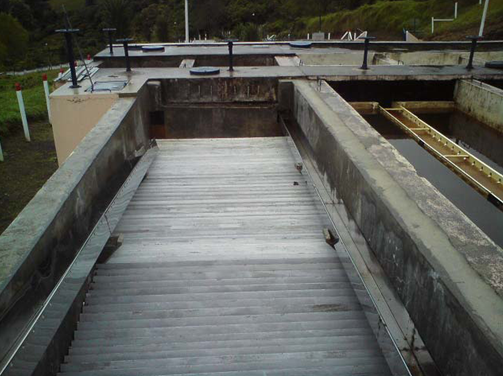

          Sistema de sedimentadores exixstente                                 Sistema de sedimentación nuevo
